产品概述

散热要求：

◆ 散热系统只需要对散热面（见外形尺寸图中标注）散热即可。散热面温度不高于60℃。

◆  散热器必须直接的紧贴光源散热面，中间不能垫东西，保证光源热量能够快速传导到散热器。

◆  必要情况下，散热器需要加风扇制冷，确保温度不会持续升高。

◆   发热量计算：发热量 = 驱动电功率 x 发热能量比率 = 驱动电功率x 70%。

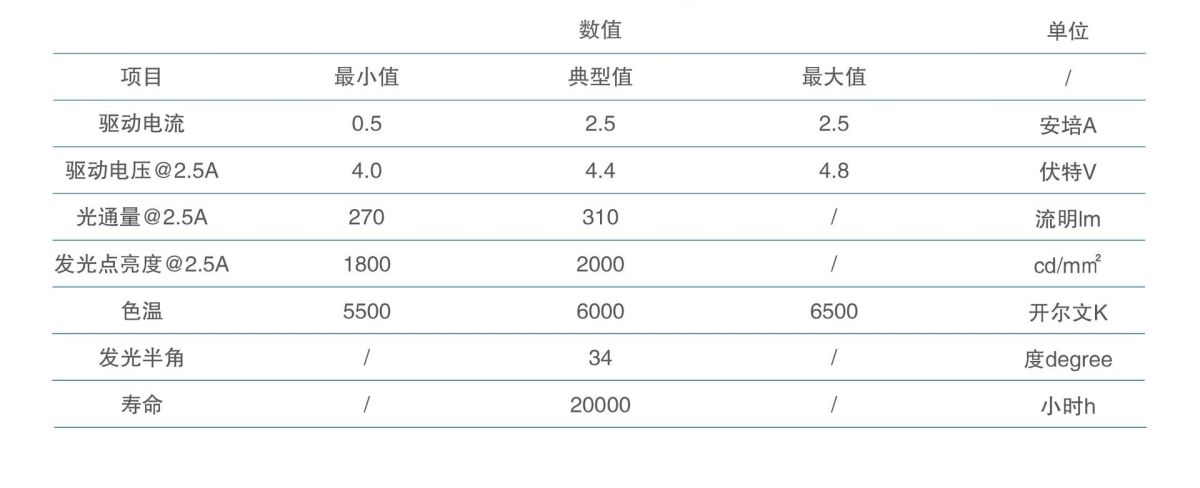

产品参数

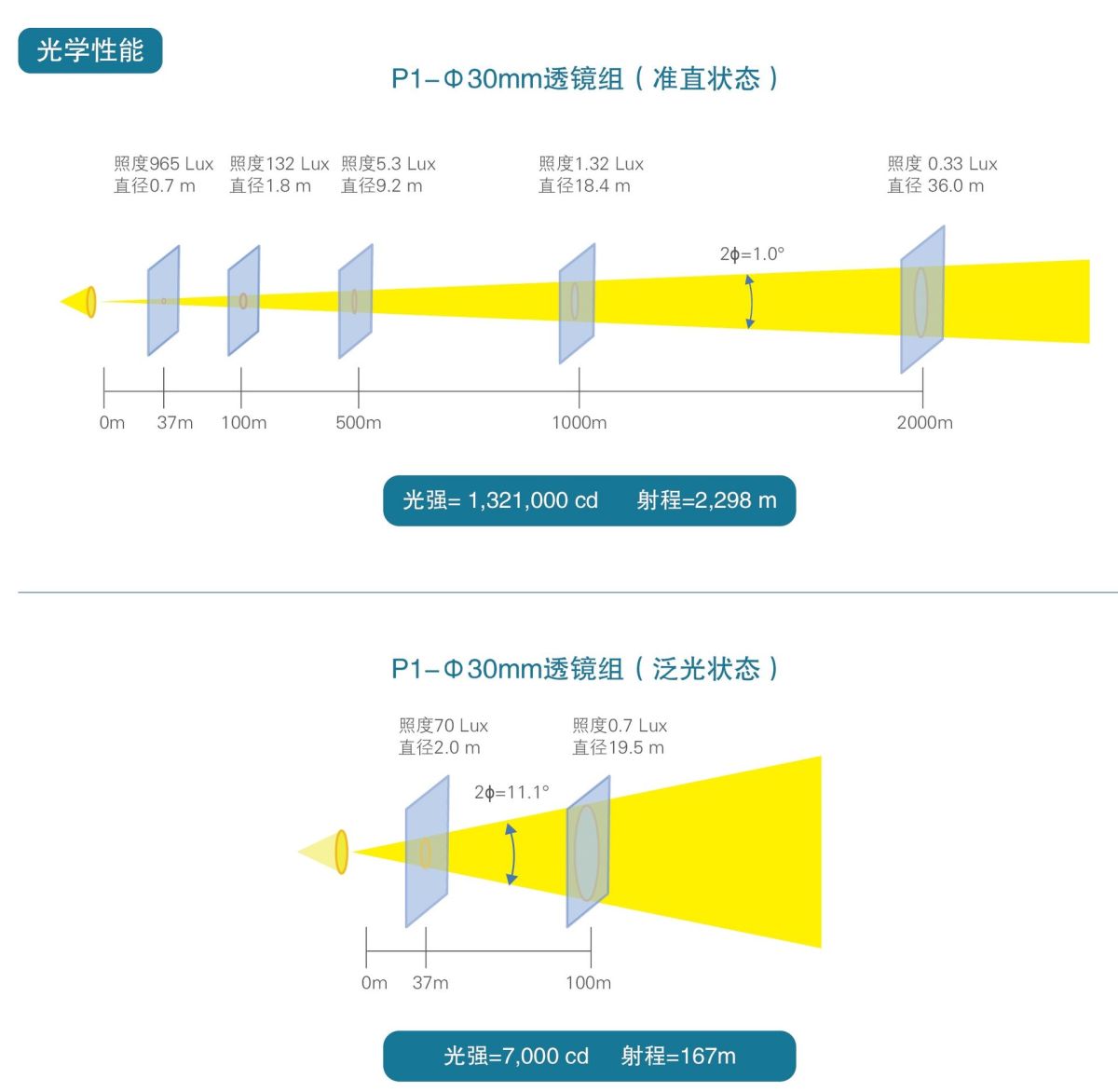

光学性能

驱动接口：

根据外形尺寸图中标注，在正负极焊盘处，焊接正负极引线。

驱动方式：

恒流驱动，驱动电路的实际电压输出是由光源决定的。驱动电路应设置电压输出上限为最高电压4.8V，并保证任何时候输出电压——包括瞬间电压，例如上电瞬间和纹波瞬间——不超过该最高电压。考虑到电线的电压损耗，该最高电压可以适当提高。建议使用铜线来减小线路分压。

驱动电路参考设计：

我们提供驱动电路参考设计，请询问与您对接的销售主管

应用案例

◆ 机器视觉
