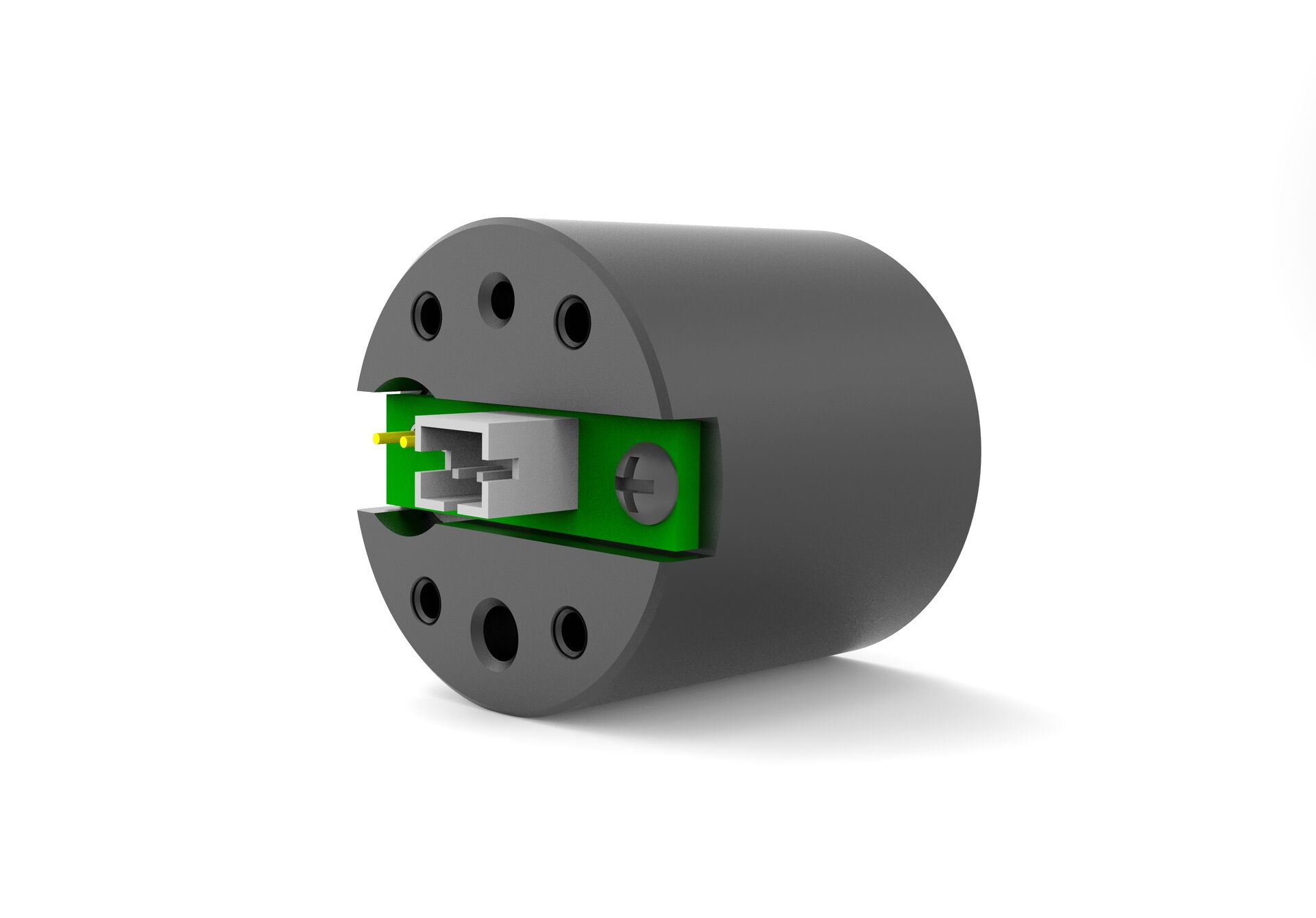

产品概述
产品特征:
◆ 高通用性
◆ 高亮度
◆ 高均匀性
◆ 光斑边界清晰
◆ 近似点光源

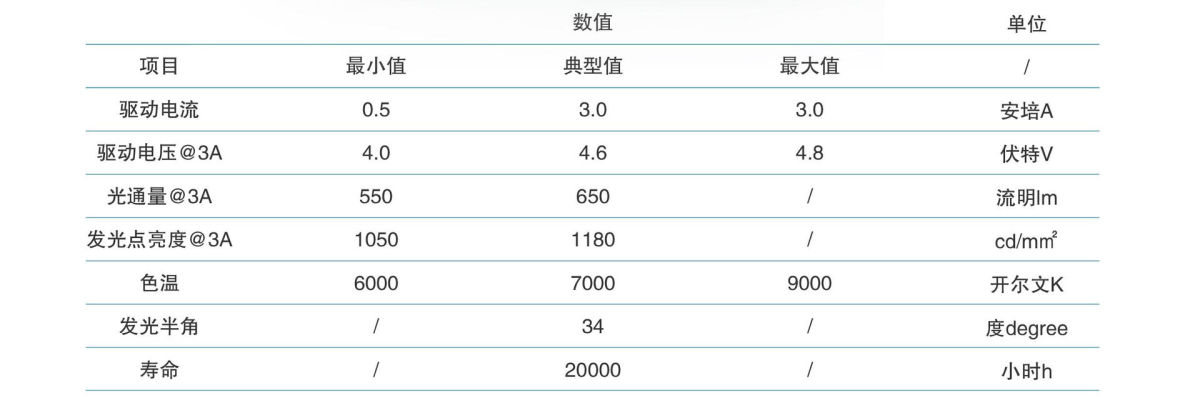

产品参数:

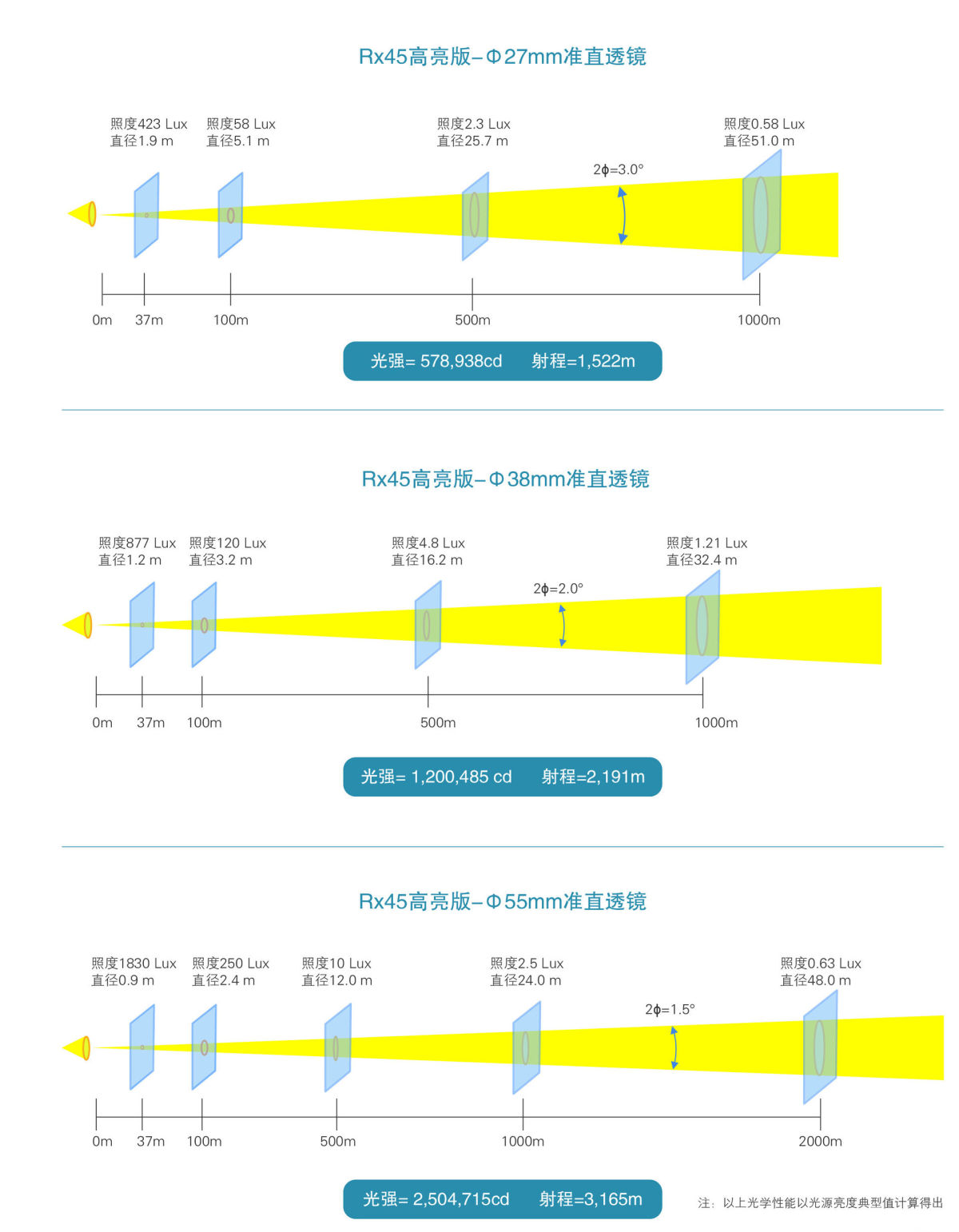

光学性能
散热要求:
◆ 散热系统只需要对散热面(见外形尺寸图中标注)散热即可。散热面温度不高于60℃。
◆ 散热器必须直接的紧贴光源散热面,中间不能垫东西,保证光源热量能够快速传导到散热器。
◆ 必要情况下,散热器需要加风扇制冷,确保温度不会持续升高。
◆ 发热量计算:发热量 = 驱动电功率 x 发热能量比率 = 驱动电功率x 70%。
驱动接口:
根据外形尺寸图中标注,在正负极焊盘处,焊接正负极引线。
驱动方式:
恒流驱动,驱动电路的实际电压输出是由光源决定的。驱动电路应设置电压输出上限为最高电压4.8V,并保证任何时候输出电压——包括瞬间电压,例如上电瞬间和纹波瞬间——不超过该最高电压。考虑到电线的电压损耗,该最高电压可以适当提高。建议使用铜线来减小线路分压。
驱动电路参考设计:
我们提供驱动电路参考设计,请询问与您对接的销售主管。
应用案例
◆ 强光手电
