NT2,白激光手电的不“2”之选
2022-07-08

今天小编做了一期WP-NT2专访

主要从结构、光学、散热、性能等几个方面

分别为大家介绍一下它的优势


结构

STRUCTURE

WP-NT2采用透射式的光学结构

激光透射到荧光片

荧光片向上发出白光

整个光路穿透荧光片

因此叫透射式光学结构

对外力安全 - 副本 (2) - 副本sds.jpg

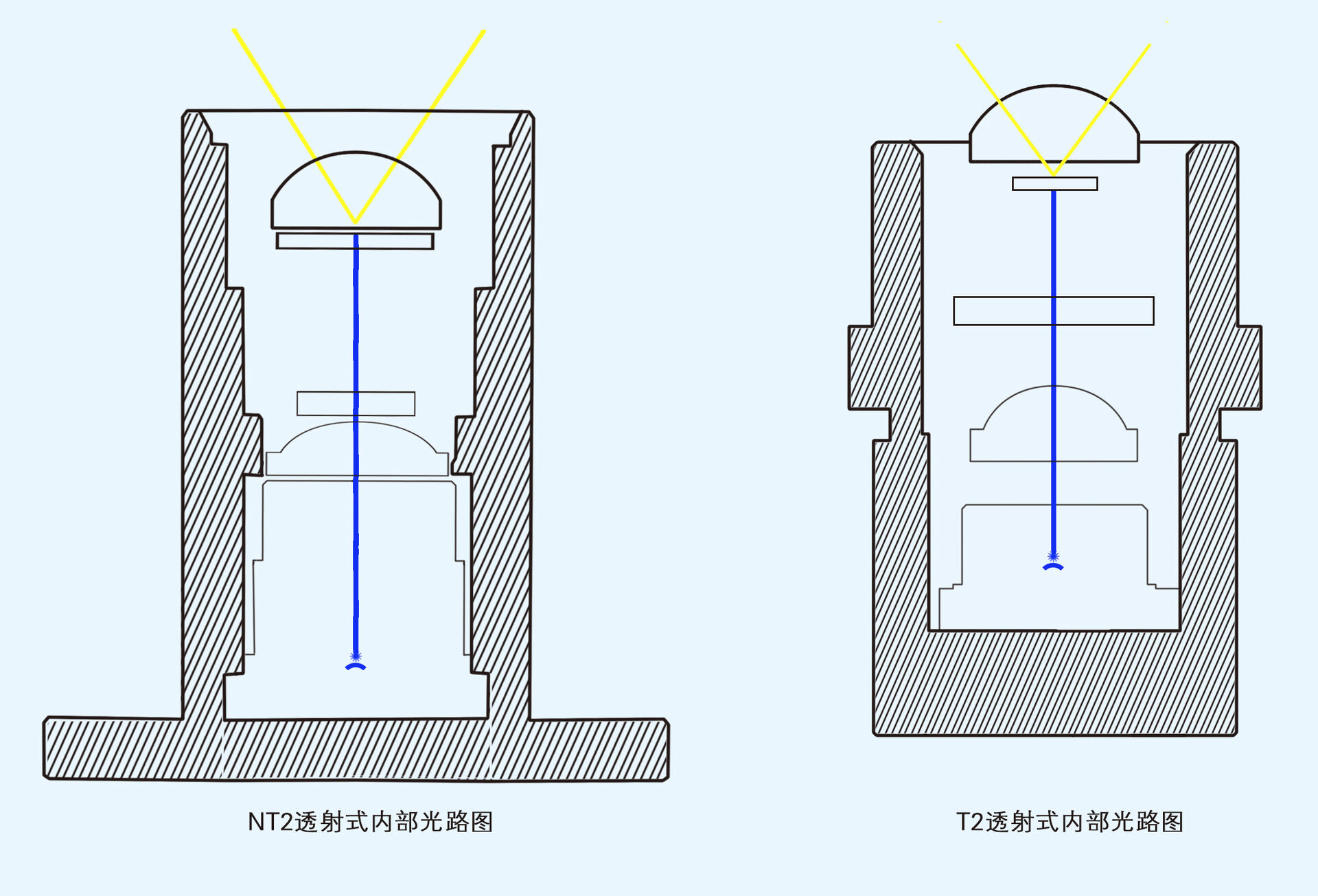

NT2与T2内部光路图对比↑↑

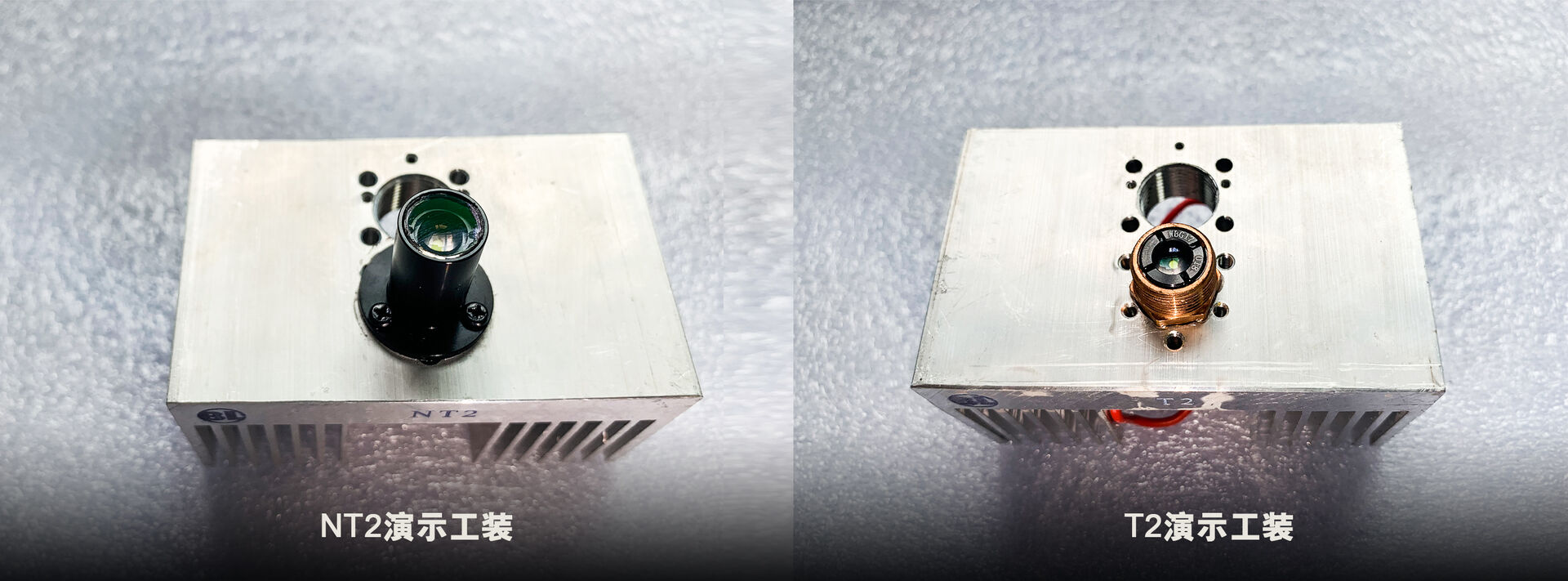

上一代T2透射式激光光源采用外螺纹固定

安装简单却带来两个问题

一是螺纹公差较大

导致光源与透镜搭配时同心度不好保证

二是激光产生的热量

只能通过侧壁螺纹接触散热

接触不好,导致散热效果差

为解决以上两个问题

NT2采用底部法兰结构固定

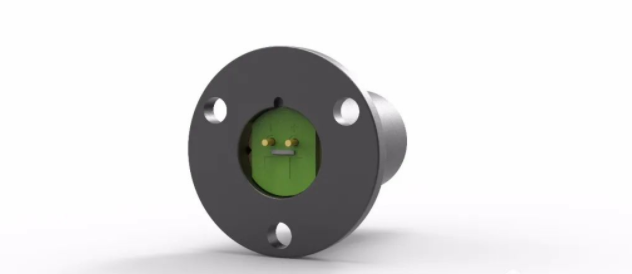

NT2底部法兰图↑↑

光源在整个光学系统中的纵向定位公差更加严格

套筒外径公差控制在0.03mm以内

透镜同心度更加精准


在NT2中我们采用更好的导热材料和导热结构

将激光产生的热量通过筒身传导到法兰底面

相比传统的螺纹式结构

散热表面积增加50%以上

散热面的贴合更加紧密

散热效果得到大幅度提升


光学

OPTICAL

在光学方面

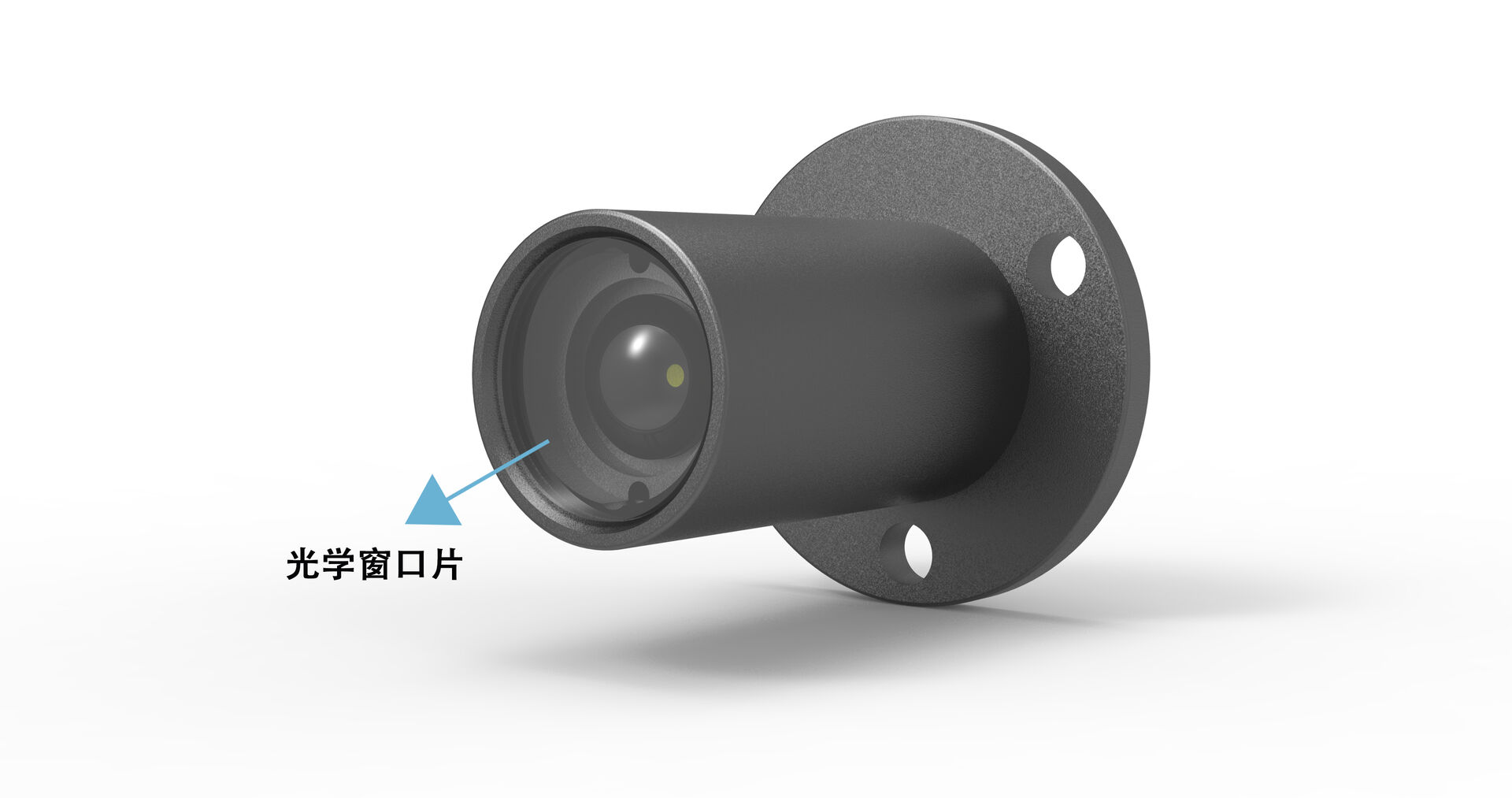

NT2的出光口增加光学窗口片


为客户提供更多的应用选项

光学窗口片可以是滤光片

这样能控制出射光的颜色

例如,使用绿色滤光片

可以形成绿色出射光

光学窗口片还可以是光学匀化片

对光斑起到匀化作用

光斑效果更佳

我们公司有自己的光学匀化片定制车间

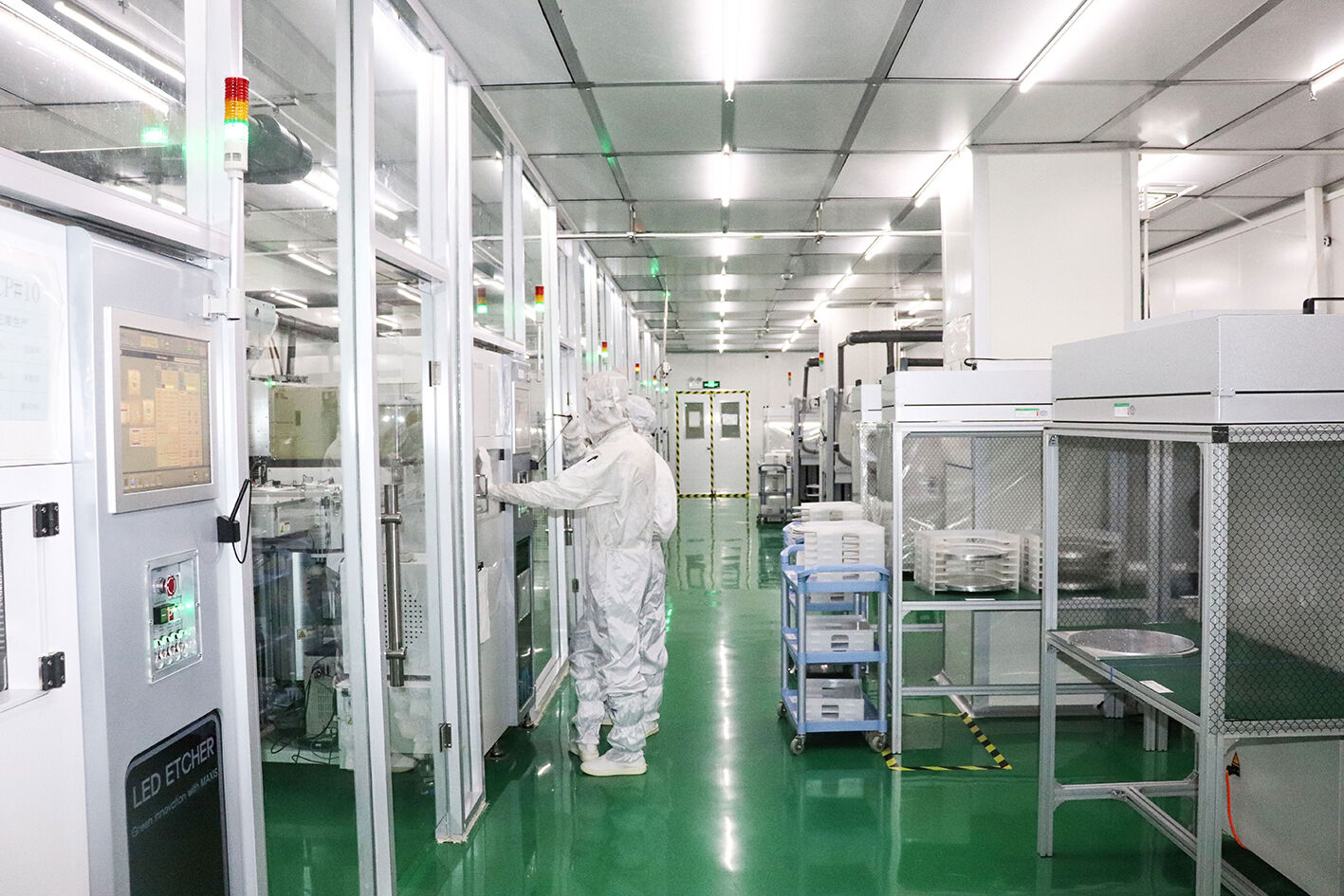

光学匀化片定制车间↑↑


光学匀化片定制车间↑↑

可以根据客户的需求

改变光斑大小、中心光强和光分布

总而言之

NT2的光学窗口片

为客户提供了更多的选择

也使得NT2可以适用于更多的应用场景


性能

PERFORMANCE

在性能方面

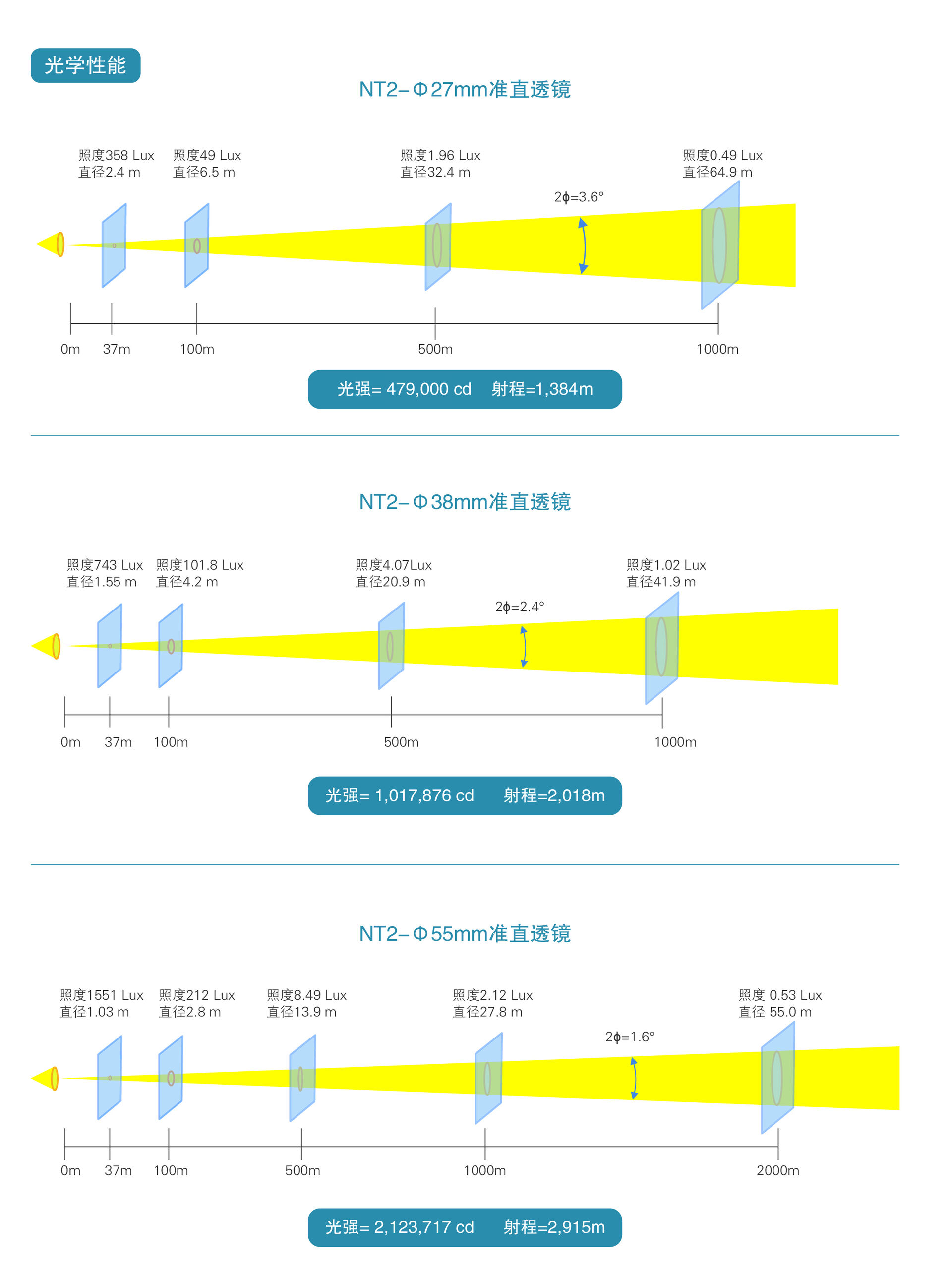

NT2的典型光通量是570流明

典型亮度是100cd/mm²

配合27mm透镜可以实现479000cd的光强

射程达到1384米

配合55mm透镜可以实现2123717cd的光强

射程达到2915米

产品手册 23-36(1400)_4.jpg

注:以上光学性能以光源亮度典型值计算得出


在应用中

NT2散热性能优异

同心度高

光斑均匀、漂亮

可以实现绿色、红色等色光的输出

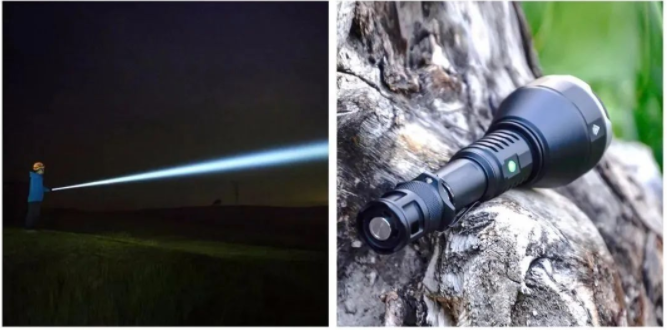

因此成为了白激光手电的不“2”之选



了解更多信息,欢迎来电咨询!
